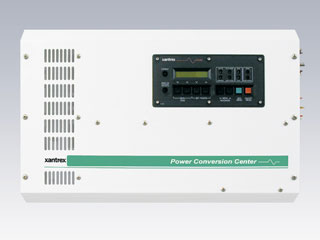

Станционарные инверторы Xantrex серии SW
Инвертор серии SWРеволюционная технология
Технологическая революция в преобразовании энергии! В результате применения новых идей и технологий, устройства SW серии II фирмы Xantrex обеспечивают синусоидальное выходное напряжение с высоким КПД, большой перегрузочной способностью и низким потреблением в режиме ожидания.
Ступенчатая аппроксимация
Небольшие искажения, синусоидальное напряжение на выходе, максимальное значение КПД (96%).
Возможность подключения инвертора к генераторам различных типов
Инвертор может быть подключен к бензиновым или дизельным электростанциям с автоматическим запуском.
Жидкокристаллический дисплей с подсветкой на панели контроля
Служит для удобства пользователя при программировании функций инверторной системы бесперебойного электроснабжения.
Новый режим "плавного запуска"
Обеспечивает включение инвертора при повышенных нагрузках и одновременно повышает его надежность.
Легкий доступ к программированию системы
Обеспечивается с помощью двух независимых меню "Пользователь" и "Установка"
Регулируемый режим поиска
Позволяет уменьшить уровень мощности АС нагрузки вплоть до 1 Вт, ниже которого инвертор отключается.
Защита
Инвертор имеет защиту - от перегрузок по току, от короткого замыкания, по перегреву, разряду или перезаряду батареи.
Высокий КПД и низкие искажения формы тока
Позволяют обеспечить улучшенный режим заряда даже от генератора небольшой мощности.
Трехуровневый режим заряда
Трехуровневый режим заряда с температурной компенсацией значительно повышает срок службы аккумуляторной батареи. Стандартный датчик дистанционного измерения температуры аккумуляторов. Возможность регулировки режима заряда и согласования режима заряда в зависимости от качества сети и мощности генератора.
Автоматическая система back off
Защищает генератор от перегрузок. При подключении к сети или генератору инвертор серии SW синхронизирует свое выходное напряжение с напряжением источника переменного тока, объединяется с ним и начинает работать параллельно. Такой принцип работы вместе с двунаправленной топологией преобразования энергии и микропроцессорным контролем позволяет системе работать в нескольких режимах.
При заряде аккумуляторной батареи от генератора
При заряде аккумуляторной батареи от генератора контролируется его выходное напряжение и ток. Если какой-либо из параметров выходит за пределы, установленные пользователем, инвертор отключает себя, а затем, при необходимости, реверсирует энергию из аккумуляторной батареи. Такой возврат энергии из батареи в нагрузку "помогает" генератору.
Инвертор имеет два входа
Инвертор имеет два входа - для подключения генератора и для промышленной сети. При пропадании переменного напряжения время подключения инвертора составляет не более 34 мсек. Если сеть и генератор объединены, инвертор может дать команду на включение генератора при пропадании сети. После восстановления напряжения в сети, генератор автоматически выключается. Выход инвертора синхронизирован с сетью, которая в свою очередь подключается к нагрузке. Если батарея разрядилась, устройство контроля за напряжением выдает сигнал о необходимости подключения к сети.
Режим автоматического запуска генератора
Режим автоматического запуска генератора - стандартизирован и программируется пользователем. Запуск генератора может быть вызван либо изменением напряжения батареи, либо величиной подключенной нагрузки. Может быть установлен режим "необходимого времени", который задаст время работы генератора. Совместимые с инверторами генератора должны иметь дистанционное управление и работать в необслуживаемом режиме.
| Технические характеристики инверторов серии SW | SW2612E | SW3024E | SW4548E |
| Номинальное входное напряжение постоянного тока, В | 12 | 24 | 48 |
| Выходное напряжение переменного тока. В | 230 В 50 Гц | ||
| Номинальная частота | 50 Гц | ||
| Непрерывная мощность при 20°С, ВА | 2600 | 3300 | 4500 |
| Непрерывный выходной перемен. ток при 25°С, А | 12 | 14 | 18 |
| Макс. выход перемен. тока (среднеквадратичное значение), А | 30 | 34 | 34 |
| Эффективность (пиковая), % | 92% | 94% | 96% |
| Автоматическое реле перехода переменного тока, А | 60 | ||
| Максимальная скорость зарядки, А | 150 | 100 | 60 |
| Метод регулировки зарядного устройства | трехстадийный | ||
| Режим поиска, А | 0,08 | 0,04 | 0,04 |
| В режиме Вкл.(без нагрузки - хол.ход) | 1 А | 0,66 А | 0,4 А |
| При полной номинальной мощности, А | 275 | 166 | 106 |
| Ток короткого замыкания на выходе, А | 350 | 320 | 138 |
| Диапазон входного напряжения постоянного тока, В | 11,8-16,5 | 22-33 | 44-66 |
| Форма волны на выходе | синус - 34-52 ступени | ||
| Регулировка напряжения | ±2% | ||
| Суммарный коэффициент гармоник (автономная работа) | от 3% до 5% | ||
| Допустимый коэффициент мощности | от -1 до +1 | ||
| Регулировка выходной частоты | ±0,04% (кварц) | ||
| Диапазон обнаружения нагрузки (регулируется) | от 16 до 240 Вт | ||
| 2-строчный ЖК дисплей с 8 светодиодами состояния | да | ||
| Вкл./Выкл. при "низой батарее" с компенсацией по току | да | ||
| Температурный датчик батареи | да | ||
| Система автозапуска внешнего генератора | да | ||
| 3 вспомогательных реле с регулировкой пользователя | да | ||
| Встроенный вентилятор воздушного охлаждение | да | ||
| Панель дистанционного управления (макс. 50 футов) | SWRC | ||
| Коробка кабелепровода | SWCB | ||
| Прерыватель по постоянному току | DC250 | DC250 | DC175 |
| Рабочий диапазон температур | от -40°С до +60°С | ||
| Нерабочая температура | -55°С - +75°С | ||
| Предельная высота над уровнем моря, рабочая | 5000 м | ||
| Предельная высота над уровнем моря, нерабочая | 16000 м | ||
| Габариты инвертора, см | 38 х 57 х 23 | ||
| Габариты с упаковкой, см | 52 х 69 х 40 | ||
| Вес инвертора, кг | 42 | 48 | 63 |
| Монтаж | стена / полка | ||
