Контроллеры серии C фирмы Xantrex для зарядки аккумуляторов от солнечных панелей

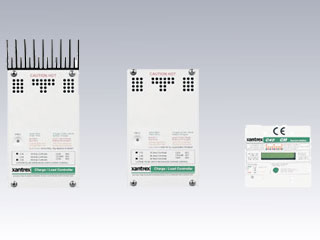

Контроллеры серии C фирмы XantrexКонтроллеры серии C для зарядки аккумуляторов, переключения или регулирования нагрузок предлагаются в трех моделях C35, C40 и C60 и предназначены для работы с 35, 40 и 60 A постоянного тока.
При использовании в качестве контроллеров зарядки аккумуляторов от солнечных панелей контроллеры серии C могут контролировать солнечные панели 12, 24 и 48 Вольт постоянного тока. Все контроллеры имеют установки для зарядки никель-кадмиевых, свинцово-кислотных, гелевых или абсорбционно-стеклянных аккумуляторов.
Контроллеры серии C имеют индикацию отключения при низком напряжении, а также регулировку автоматического отключения при низком и высоком напряжении. Имеется ручное отключение при аварийной работе с низким напряжением.
Основные технические характеристики:
- Метод регулирования: транзисторный, трехстадийный (наполнение, поглощение и выравнивание), широтно-импульсная модуляция (ШИМ)
- Регулировки: две регулируемые точки напряжения для пользователя с целью контроля нагрузки или источника зарядки - регулировка сохраняется при отключении аккумулятора
- Интегральный счетчик ампер-часов (СМ), который может быть установлен на передней панели контроллера или дистанционно на расстоянии до 30 м
- ЖК дисплей с подсветкой: CM, СМ/R-50 или CM/R-100 (опция): напряжение аккумулятора, количество ампер постоянного тока, общее количество ампер-часов, и ампер-часы с момента последнего сброса
- Выравнивающая зарядка
- Автоматическая коррекция
- Датчик температуры аккумулятора (опция): BTS - датчик температуры аккумулятора для повышения точности зарядки
Электрические характеристики
| Модели контроллеров | С35 | С40 | С60 |
| Номинальное напряжение | 12 и 24 В постоянного тока |
12, 24 и 48 В постоянного тока |
12 и 24 В постоянного тока |
| Макс. напряжение PV с открытой цепью | 55 В постоянного тока | 125 В постоянного тока | 55 В постоянного тока |
| Ток зарядки / нагрузки (при 25°С) | 35 А постоянного тока | 40 А постоянного тока | 60 А постоянного тока |
| Пиковое значение тока | 85 А | ||
| Макс. падение напряжения через контроллер | 0,3 В | ||
| Типичное потребление тока без нагрузки | 3 мА | ||
| Рекомендуемый ток автомата защиты | 45 А | 50 А | 60 А |
| Рекомендуемый размер провода | 8 AWG | 8 AWG | 6 AWG при 90°С |
| Установки для свинцово-кислотного аккумулятора | регулируемая | ||
| Режим контроля нагрузки |
|
||
Общие характеристики
| Модели контроллеров | С35 | С40 | С60 |
| Диапазон рабочих температур | от 0°С до 40°С | ||
| Корпус | для установки внутри помещения, вентилируемый, сталь с напылением краской, с заглушками 3/4 и 1 дюймов | ||
| Вес | 1,2 кг | 1,4 кг | 1,4 кг |
| Вес с упаковкой | 1,4 кг | 1,4 кг | 1,4 кг |
| Габаритные размеры | 20,3 х 12,7 х 6,4 см | 25,4 х 12,7 х 6,35 см | 25,4 х 12,7 х 6,35 см |
| Габариты в упаковке | 31,5 х 17,8 х 6,4 см | ||
| Moнтаж | Установливаются вертикально - только в помещении | ||
| Рабочая высота над уровнем моря | 4 572 м | ||
| Нерабочая высота над уровнем моря | 15 240 м | ||
| Гарантия | 2 года | ||
| Обозначения |
|
||
Характеристики и опции
| Метод регулирования | Транзисторный, трехстадийная зарядка аккумулятора (наполнение, поглощение и выравнивание), широтно- импульсная модуляция (ШИМ) |
| Регулировки | Две регулируемые точки напряжения для пользователя - с целью контроля нагрузки или источника зарядки - регулировка сохраняется при отключении аккумулятора |
| Панели дисплея | CM, СМ/R-50 или CM/R-100 (опция), ЖК дисплей с подсветкой, алфавитно-цифровой дисплей, показывающий напряжение аккумулятора, количество ампер постоянного тока, общее количество ампер-часов, и ампер-часы с момента последнего сброса. 15 м или 30 м кабель. |
| Выравнивающая зарядка | Стандартно обеспечивается каждым контроллером |
| Автоматическая коррекция | Выбранная пользователем ручная или автоматическая коррекция - через каждые 30 дней |
| Датчик температуры аккумулятора | BTS - датчик температуры аккумулятора (опция) для повышения точности зарядки |
